| XB1 十字滑块谐波组件尺寸表 |
| 机型 |
A(g6) |
B |
C |
D |
E(H7) |
F |
G |
H |
I |
J |
K |
L |
M(H7) |
N |
O |
P |
Q |
R |
S |
T |
U |
W |
X |
Y |
连接 |
| 25 |
φ40 |
29 |
φ25.5 |
φ14 |
φ10 |
6.3 |
φ3 |
9 |
φ12 |
14.6 |
2 |
7 |
φ6 |
- |
φ34 |
φ3.5 |
M3 |
φ3 |
- |
- |
- |
4 |
4 |
3 |

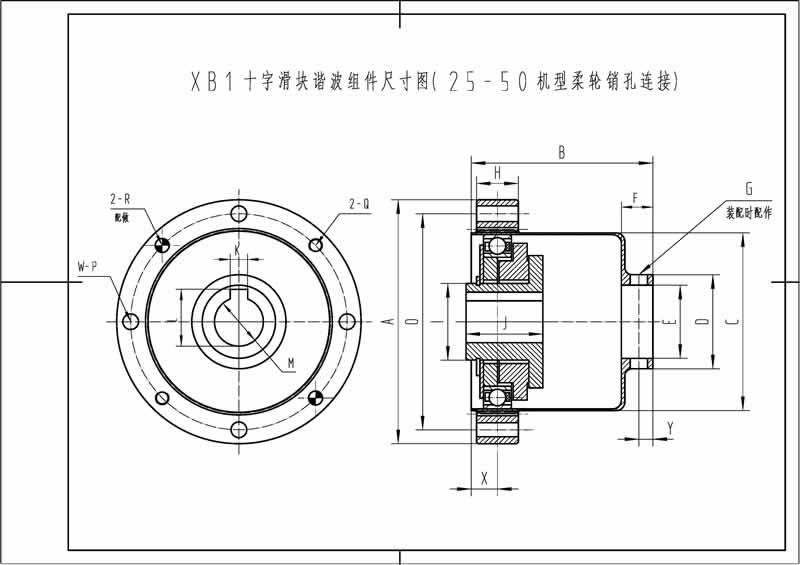

柔轮默认销孔连接 |
| 32 |
φ50 |
34 |
φ32.6 |
φ17 |
φ13 |
7 |
φ3 |
10 |
φ15 |
16 |
3 |
9.4 |
φ8 |
φ43 |
φ3.5 |
M3 |
φ3 |
4 |
4.75 |
3 |
| 40 |
φ60 |
42 |
φ40.7 |
φ24 |
φ18 |
8 |
φ4 |
11 |
φ18 |
19 |
3 |
11.4 |
φ10 |
φ51 |
φ4.5 |
M4 |
φ4 |
4 |
6 |
3.5 |
| 50 |
φ70 |
52 |
φ51 |
φ31 |
φ21 |
9.4 |
φ5 |
12 |
φ22 |
22 |
4 |
13.8 |
φ12 |
φ62 |
φ4.5 |
M4 |
φ4 |
4 |
7.5 |
4 |
| 25 |
φ40 |
25 |
φ25.5 |
φ16.5 |
φ7 |
3.5 |
- |
9 |
φ12 |
14.6 |
2 |
7 |
φ6 |
φ12 |
φ34 |
φ3.5 |
M3 |
φ3 |
φ2.5 |
φ2.8 |
M2.5 |
4 |
4 |
- |

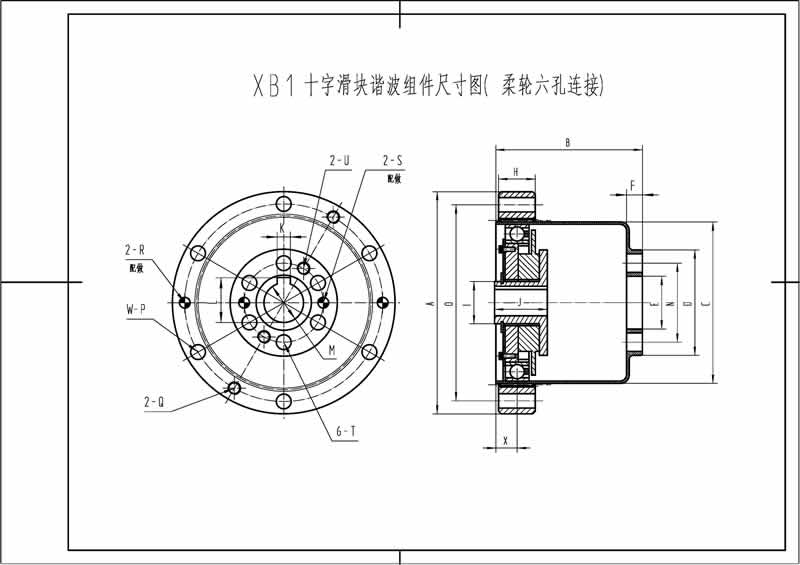

柔轮六孔连接须加注明 |
| 32 |
φ50 |
31 |
φ32.6 |
φ17.5 |
φ7 |
4 |
10 |
φ15 |
16 |
3 |
9.4 |
φ8 |
φ12 |
φ43 |
φ3.5 |
M3 |
φ3 |
φ2.5 |
φ3.3 |
M2.5 |
4 |
4.75 |
| 40 |
φ60 |
38 |
φ40.7 |
φ24 |
φ11 |
4 |
11 |
φ18 |
19 |
3 |
11.4 |
φ10 |
φ18 |
φ51 |
φ4.5 |
M4 |
φ4 |
φ3 |
φ3.3 |
M3 |
4 |
6 |
| 50 |
φ70 |
48 |
φ51 |
φ32 |
φ16 |
5.4 |
12 |
φ22 |
22 |
4 |
13.8 |
φ12 |
φ24 |
φ62 |
φ4.5 |
M4 |
φ4 |
φ3 |
φ4.4 |
M3 |
4 |
7.5 |
| 60 |
φ85 |
55 |
φ61 |
φ40 |
φ25 |
6 |
- |
14 |
φ25 |
24 |
5 |
17.3 |
φ15 |
φ32.5 |
φ75 |
φ5.5 |
M5 |
φ4 |
φ4 |
φ5.5 |
M5 |
6 |
9 |
- |
柔轮六孔连接 |
| 63 |
φ64 |
φ4.5 |
M4 |
| 80 |
φ115 |
70 |
φ82 |
φ52 |
φ30 |
6 |
18 |
φ25 |
30 |
5 |
17.3 |
φ15 |
φ41 |
φ100 |
φ6.5 |
M6 |
φ4 |
φ4 |
φ6.5 |
M6 |
6 |
11 |
| 100 |
φ135 |
95 |
φ102 |
φ65 |
φ32 |
12.5 |
24 |
φ32 |
37 |
5 |
22.3 |
φ20 |
φ48 |
φ120 |
φ9 |
M8 |
φ6 |
φ6 |
φ9 |
M8 |
6 |
14 |
| 120 |
φ170 |
110 |
φ123 |
φ80 |
φ40 |
13.2 |
28 |
φ32 |
40 |
5 |
22.3 |
φ20 |
φ60 |
φ150 |
φ11 |
M10 |
φ8 |
φ8 |
φ13 |
M10 |
6 |
16 |
| 140 |
φ195 |
132 |
φ143 |
φ87 |
φ47 |
12 |
32 |
φ38 |
40 |
8 |
28.3 |
φ25 |
φ67 |
φ170 |
φ13 |
M12 |
φ8 |
φ8 |
φ13 |
M10 |
6 |
18 |
| 160 |
φ220 |
155 |
φ163 |
φ104 |
φ56 |
19.2 |
38 |
φ42 |
44 |
8 |
33.3 |
φ30 |
φ80 |
φ195 |
φ13 |
M12 |
φ8 |
φ8 |
φ13 |
M10 |
6 |
21 |
| 175 |
φ245 |
165 |
φ179 |
φ110 |
φ60 |
13 |
42 |
φ52 |
55 |
8 |
33.3 |
φ30 |
φ85 |
φ218 |
φ13 |
M12 |
φ12 |
φ12 |
φ13 |
M10 |
6 |
31 |
| 200 |
φ270 |
185 |
φ204 |
φ130 |
φ70 |
17 |
46 |
φ55 |
55 |
8 |
33.3 |
φ30 |
φ98 |
φ240 |
φ18 |
M16 |
φ16 |
φ12 |
φ17 |
M12 |
6 |
25 |
| 250 |
φ330 |
230 |
φ245 |
φ160 |
φ80 |
23 |
55 |
φ65 |
59 |
12 |
43.3 |
φ40 |
φ120 |
φ295 |
φ21 |
M16 |
φ20 |
φ20 |
φ22 |
M16 |
6 |
34 |
| 备注：组件销孔为用户配做尺寸，如无特殊需求，请使用前自行加工；若需销孔加工到尺寸，须注明 |
|
