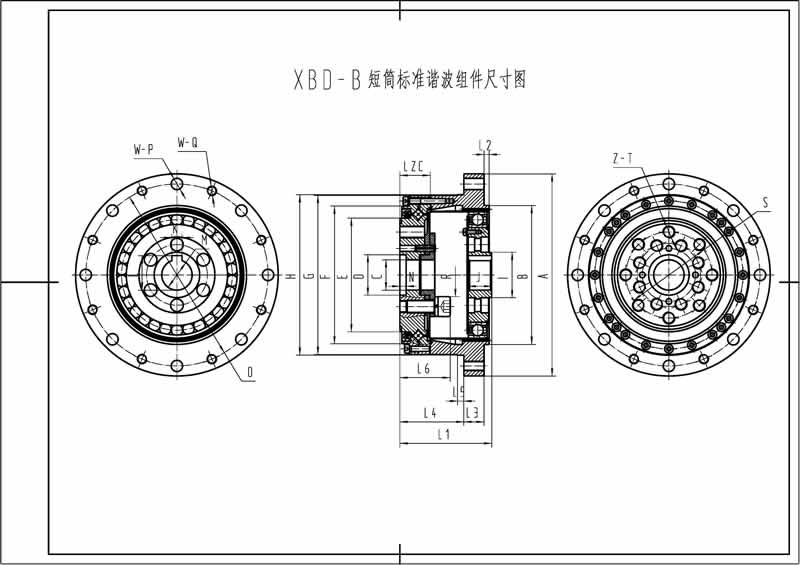

| XBD-B短筒标准谐波组件尺寸表 |
| 机型 |
A |
B(h7) |
C |
D(H7) |
E |
F |
G |
H(h7) |
I |
J |
K |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
LZC |
M(H7) |
N |
O |
P |
Q |
R |
S |
T |
W |
Z |
| 32 |
φ73 |
φ38 |
φ6 |
φ9 |
φ32 |
φ42.5 |
φ55 |
φ56 |
φ15 |
11 |
3 |
11.4 |
41 |
2 |
7 |
27 |
3.5 |
21 |
16.5 |
φ10 |
9.4 |
φ65 |
φ4.5 |
M4 |
φ9 |
φ23 |
M4深12.5 |
6 |
6 |
| 40 |
φ79 |
φ48 |
φ7 |
φ10 |
φ38 |
φ49.5 |
φ62 |
φ63 |
φ20 |
13 |
4 |
13.8 |
45 |
2 |
8 |
29 |
4 |
22 |
16.5 |
φ12 |
9.5 |
φ71 |
φ4.5 |
M4 |
φ10 |
φ27 |
M5深12.5 |
6 |
6 |
| 50 |
φ93 |
φ56 |
φ10 |
φ14 |
φ45 |
φ58 |
φ70 |
φ72 |
φ24 |
13.5 |
5 |
16.3 |
45.5 |
3 |
10 |
28 |
5 |
24 |
16.5 |
φ14 |
9 |
φ82 |
φ5.5 |
M5 |
φ15 |
φ32 |
M6深12 |
6 |
8 |
| 60 |
φ107 |
φ70 |
φ16 |
φ20 |
φ58 |
φ73 |
φ85 |
φ86 |
φ28 |
13 |
6 |
20.8 |
52 |
3 |
10 |
36 |
5 |
29 |
18.5 |
φ18 |
12 |
φ96 |
φ5.5 |
M5 |
φ20 |
φ42 |
M8深15 |
8 |
8 |
| 80 |
φ138 |
φ90 |
φ22 |
φ26 |
φ78 |
φ96 |
φ112 |
φ113 |
φ28 |
15.5 |
6 |
20.8 |
62 |
3 |
12 |
45 |
5 |
35 |
22.5 |
φ18 |
15 |
φ125 |
φ6.6 |
M6 |
φ26 |
φ55 |
M10深18 |
12 |
8 |
| 100 |
φ160 |
φ110 |
φ24 |
φ32 |
φ90 |
φ109 |
φ126 |
φ127 |
φ36 |
18.5 |
8 |
27.3 |
72.5 |
4 |
16 |
50.5 |
5 |
40 |
24 |
φ24 |
5 |
φ144 |
φ9 |
M8 |
φ34 |
φ68 |
M10深19.5 |
8 |
8 |
| 120 |
φ190 |
φ140 |
φ32 |
φ40 |
φ112 |
φ137 |
φ157 |
φ158 |
φ36 |
21 |
8 |
27.3 |
90 |
4 |
16 |
69 |
6 |
56 |
31 |
φ24 |
8 |
φ174 |
φ9 |
M8 |
φ38 |
φ84 |
M14深26 |
12 |
8 |
| 160 |
φ260 |
φ177 |
φ44 |
φ52 |
φ155 |
φ186 |
φ210 |
φ212 |
φ56 |
27.5 |
12 |
43.3 |
115 |
5 |
24 |
84.5 |
6 |
68 |
39 |
φ40 |
6+4 |
φ236 |
φ14 |
M12 |
φ55 |
φ110 |
M16深24 |
12 |
8 |
| 备注：160机输出端十字交叉轴承定位端面有——φ142(H7)深4，内凹止口，N尺寸为表中“6+4” |
|
