| XB1谐波减速机标准整机&电机套装尺寸表 |
| 标准整机 |
电机套装 |

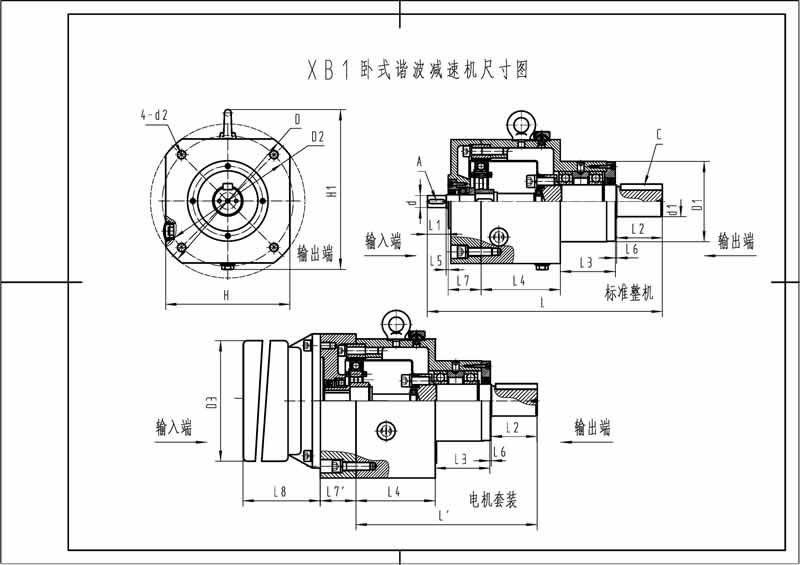

| 卧式 |

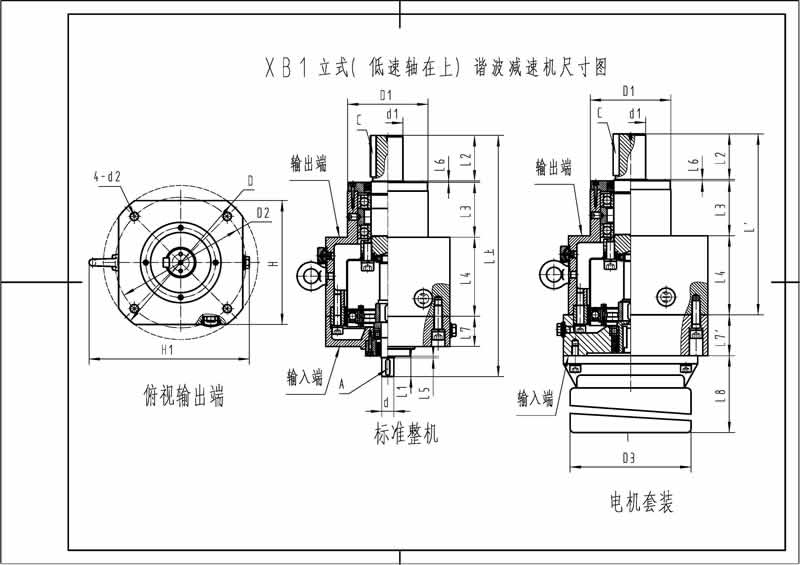

立式低速轴向上 |

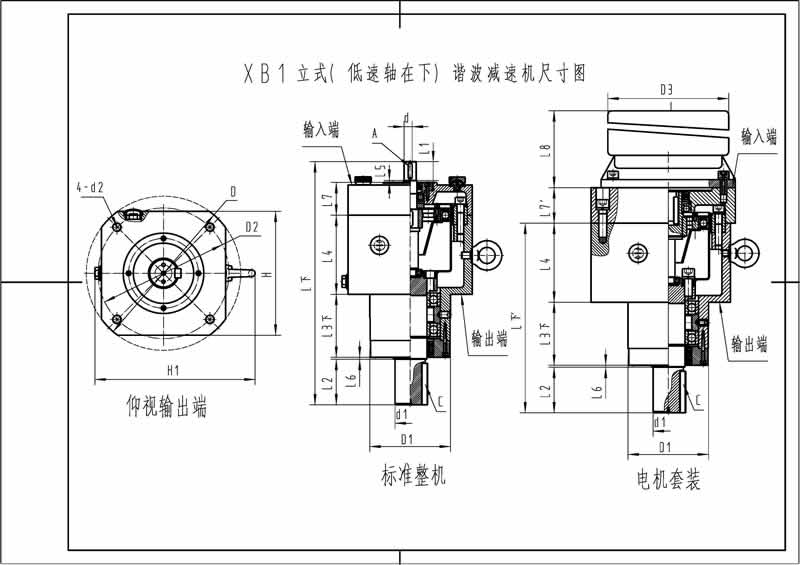

立式低速轴向下 |
立式低速轴双向均可 |
卧式 |
低速轴向上 |
低速轴向下 |
法兰及电机 |
未标注尺寸 |
| 机型 |
d(h8) |
d1(h8) |
d2 |
D |
D1(h7) |
D2 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
H |
H1 |
A |
C |
L上 |
L3下 |
L下 |
L双向 |
L' |
L下' |
L7' |
L8 |
D3 |
其余 |
| 25 |
φ5 |
φ8 |
M4 |
φ55 |
φ30 |
φ43 |
86 |
8 |
12 |
22 |
27 |
2 |
1 |
14 |
*45* |
- |
2x6 |
3x10 |
- |
- |
- |
- |
- |
- |
按电机轴长度及立、卧安装方式确定 |
按电机型号确定 |
按电机型号确定 |
见左侧标准整机 |
| 32 |
φ6 |
φ12 |
M5 |
φ68 |
φ45 |
φ55 |
115 |
12 |
16 |
33 |
35 |
1 |
1 |
17 |
*55* |
2x8 |
4x14 |
| 40 |
φ8 |
φ15 |
M5 |
φ80 |
φ50 |
φ66 |
140 |
16 |
22 |
38 |
43 |
1 |
1 |
19 |
*65* |
3x12 |
5x18 |
| 50 |
φ10 |
φ18 |
M6 |
φ92 |
φ60 |
φ76 |
170 |
18 |
30 |
43 |
53 |
2 |
2 |
22 |
*75* |
3x15 |
6x25 |
| 60 |
φ14 |
φ22 |
M6 |
φ115 |
φ68 |
φ100 |
194 |
18 |
35 |
47 |
60 |
2 |
2 |
30 |
*92* |
5x14 |
6x32 |
| 80 |
φ14 |
φ30 |
M10 |
φ155 |
φ85 |
φ130 |
243 |
20 |
44 |
62 |
75 |
2 |
2 |
38 |
124 |
144 |
5x16 |
8x40 |
| 100 |
φ16 |
φ35 |
M12 |
φ180 |
φ100 |
φ155 |
293 |
24 |
53 |
67 |
102 |
3 |
3 |
41.5 |
145 |
167 |
5x20 |
10x50 |
302 |
78 |
305 |
314 |
224 |
237 |
| 120 |
φ18 |
φ45 |
M14 |
φ230 |
φ120 |
φ195 |
350 |
28 |
68 |
82 |
118 |
3 |
2 |
49 |
185 |
240 |
6x24 |
14x62 |
360 |
94 |
363 |
373 |
270 |
283 |
| 140 |
φ22 |
φ55 |
M16 |
φ255 |
φ140 |
φ220 |
386 |
32 |
76 |
87 |
133 |
3 |
3 |
52 |
210 |
264 |
6x28 |
16x70 |
396 |
99 |
398 |
408 |
299 |
311 |
| 160 |
φ24 |
φ60 |
M20 |
φ280 |
φ140 |
φ245 |
443 |
38 |
88 |
91 |
164 |
3 |
3 |
56 |
235 |
293 |
8x32 |
18x80 |
452 |
103 |
455 |
465 |
345 |
358 |
| 175 |
φ28 |
φ70 |
M20 |
φ310 |
φ175 |
φ275 |
479 |
43 |
98 |
100 |
173 |
3 |
3 |
59 |
260 |
314 |
8x36 |
20x90 |
487 |
112 |
491 |
499 |
374 |
386 |
| 200 |
φ30 |
φ80 |
M24 |
φ335 |
φ180 |
φ300 |
538 |
48 |
108 |
115 |
200 |
3 |
2 |
62 |
285 |
340 |
8x40 |
22x100 |
546 |
127 |
551 |
559 |
425 |
438 |
| 250 |
φ35 |
φ95 |
M27 |
φ405 |
φ240 |
φ360 |
669 |
60 |
128 |
156 |
240 |
3 |
4 |
78 |
350 |
423 |
10x50 |
25x120 |
679 |
170 |
683 |
693 |
528 |
542 |
| 备注：XB1系列标准整机&电机套装（25～60）机型为圆形铝壳体，无H尺寸；若选方形铝壳体须特殊注明；（80～250）机型为方形铸铁壳体。 |
|
