| XBD-A组件 |

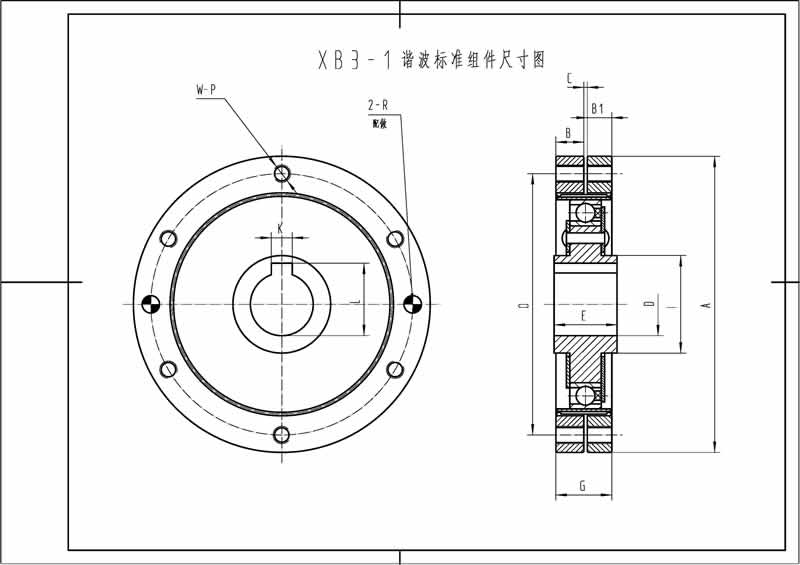

| XB3-1谐波标准组件尺寸表 |
| 机型 |
A(g6) |
B |
B1 |
C |
D(H7) |
E |
G |
I |
O |
P |
R |
K |
L |
W |
| 25 |
φ40 |
5 |
4 |
1 |
φ6 |
12 |
10 |
φ11 |
φ34 |
M3 |
φ3 |
2 |
7 |
4 |
| 32 |
φ50 |
5 |
4 |
1 |
φ10 |
13 |
10 |
φ15 |
φ43 |
M3 |
φ3 |
3 |
11.4 |
4 |
| 40 |
φ60 |
5.5 |
4.5 |
1 |
φ12 |
14 |
11 |
φ20 |
φ51 |
M4 |
φ4 |
4 |
13.8 |
4 |
| 50 |
φ70 |
6 |
5 |
1 |
φ14 |
16 |
12 |
φ24 |
φ62 |
M4 |
φ4 |
5 |
16.3 |
4 |
| 60 |
φ85 |
8 |
7 |
1 |
φ18 |
18 |
16 |
φ28 |
φ75 |
M5 |
φ5 |
6 |
20.8 |
6 |
| 63 |
M4 |
φ4 |
| 80 |
φ115 |
9 |
8 |
1 |
φ18 |
20 |
18 |
φ28 |
φ100 |
M6 |
φ6 |
6 |
20.8 |
6 |
| 83.4 |
| 100 |
φ135 |
10 |
9 |
1 |
φ24 |
22 |
20 |
φ36 |
φ120 |
M8 |
φ8 |
8 |
27.3 |
6 |
| 120 |
φ170 |
15 |
14 |
1 |
φ24 |
30 |
30 |
φ36 |
φ150 |
M10 |
φ10 |
8 |
27.3 |
6 |
| 140 |
φ195 |
17 |
15 |
1 |
φ35 |
33 |
33 |
φ50 |
φ170 |
M12 |
φ10 |
10 |
38.3 |
6 |
| 160 |
φ220 |
19 |
17 |
1 |
φ40 |
37 |
37 |
φ56 |
φ195 |
M12 |
φ12 |
12 |
43.3 |
6 |
| 175 |
φ245 |
22 |
20 |
1 |
φ40 |
43 |
43 |
φ56 |
φ218 |
M14 |
φ14 |
12 |
43.3 |
6 |
| 200 |
φ270 |
23 |
21 |
1 |
φ50 |
45 |
45 |
φ70 |
φ240 |
M16 |
φ16 |
14 |
53.8 |
6 |
| 250 |
φ330 |
27 |
25 |
1 |
φ50 |
53 |
53 |
φ85 |
φ295 |
M20 |
φ20 |
18 |
53.8 |
6 |
| 备注：组件销孔为用户配做尺寸，如无特殊需求，请使用前自行加工；若需销孔加工到尺寸，须注明 |
|
