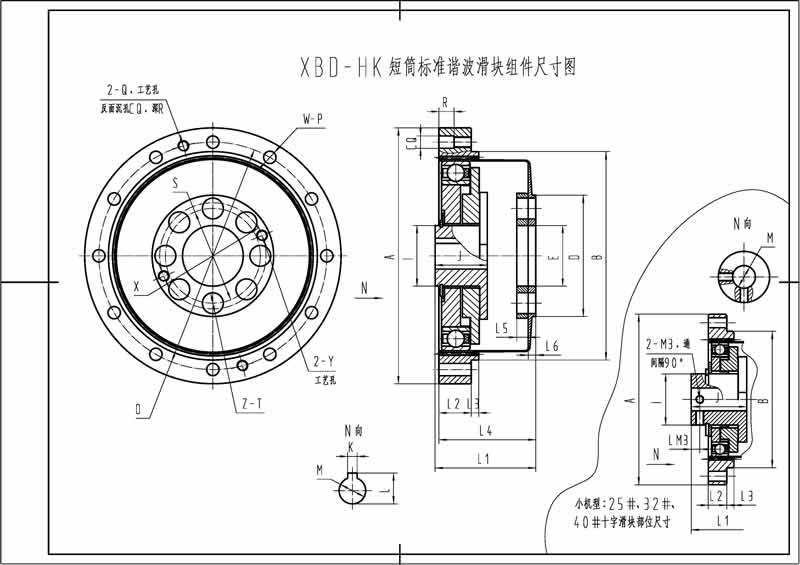

XBD-HK短筒标准谐波滑块组件尺寸表
机型 A(h6) B(h6) D E(H7) I J K L L1 L2 L3 L4 L5 L6 LM3 M(H7) O P Q CQ R S T W X Y Z
25 φ40 φ31 φ16 φ6 φ11 16 - - 25.8 5 2 19.5 2 2 3 φ5 φ35 φ3 M2.5 φ3 2.5 φ11 φ3 8 φ12.5 M2.5 6
32 φ50 φ38 φ20 φ9 φ14 17.6 28.5 6 2 23.5 2.4 2.4 2.5 φ6 φ44 φ3.5 M3 φ3.5 3 φ14.5 φ3.5 6 φ15.5 M3 6
40 φ60 φ48 φ25 φ10 φ18 19.5 32.5 6.5 2.5 26.5 2.5 3 3 φ8 φ54 φ3.5 M3 φ3.5 3 φ17.5 φ4.5 12 φ19 M3 6
48.2 φ70 φ55 φ32 φ16 φ21 20.1 4 13.8 33.5 7.5 3 29 4 3 - φ12 φ62 φ3.5 M3 φ3.5 4 φ24 φ5.5 12 φ27 M3 8
50
60 φ85 φ67 φ40 φ20 φ26 20.2 5 16.3 37 10 3 34 4 3 φ14 φ75 φ4.5 M4 φ4.5 5 φ30 φ6.5 12 φ34 M4 8
63 φ68
80 φ110 φ90 φ52 φ26 φ26 22 5 16.3 44 14 3 42 5 3.2 φ14 φ100 φ5.5 M5 φ5.5 7 φ40 φ9 12 φ45 M5 8
100 φ135 φ110 φ64 φ32 φ32 27.5 5 16.3 53 17 4 51 6 4 φ14 φ120 φ6.5 M6 φ6.5 8 φ50 φ11 12 φ56 M6 8
120 φ170 φ135 φ80 φ40 φ32 32 6 21.8 64 22 4 63 7 5 φ19 φ150 φ9 M8 φ9 10 φ60 φ15.5 12 φ68 M8 8
140 φ195 φ156 φ92.8 φ46 φ40 34.9 6 24.8 75.5 25 5 73 8 5.8 φ22 φ175 φ11 M10 φ11 12 φ70 φ15.5 12 φ79 M8 8
160 φ215 φ177 φ104 φ52 φ48 40.9 8 27.3 83 29 5 81.5 8 6.5 φ24 φ195 φ11 M10 φ11 16 φ80 φ18 12 φ90 M8 8
175 φ245 φ190 φ110 φ60 φ48 48.5 8 27.3 88.5 34 5 87 9 8 φ24 φ218 φ11 M10 φ11 19 φ85 φ18 12 φ95 M8 8
200 φ265 φ218 φ128 φ65 φ55 49.1 8 31.3 101 36 6 100 10 8 φ28 φ240 φ11 M10 φ11 21 φ100 φ18 16 φ114 M8 10
250 φ330 φ272 φ160 φ80 φ65 56.7 8 31.3 125 46 6 125 16 10 φ28 φ300 φ14 M12 φ14 26 φ130 φ22 16 φ142 M10 12
备注:25#、32#及40#机型,电机输入端见小图——无键槽,顶丝固定
