| XBD-A组件 |

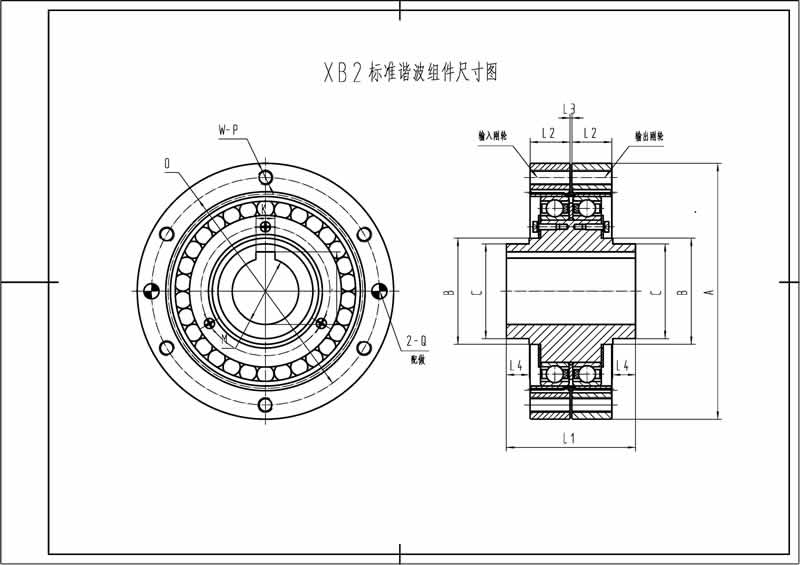

| XB2标准谐波组件尺寸表 |
| 机型 |
A(g6) |
B |
C(JS6) |
K |
L |
M(H7) |
L1 |
L2 |
L3 |
L4 |
O |
P |
Q |
W |
凸轮支撑轴承 |
| 25 |
φ40 |
φ11 |
φ10 |
2 |
7 |
φ6 |
24 |
7 |
1 |
4 |
φ34 |
M3 |
φ3 |
6 |
100 10x26x8 |
| 32 |
φ50 |
φ16 |
φ15 |
3 |
11.4 |
φ10 |
28 |
8.5 |
4.5 |
φ43 |
M3 |
φ3 |
102 15x32x9 |
| 40 |
φ60 |
φ19 |
φ17 |
4 |
13.8 |
φ12 |
32 |
9.5 |
5 |
φ51 |
M4 |
φ4 |
103 17x35x10 |
| 50 |
φ70 |
φ23 |
φ20 |
4 |
13.8 |
φ12 |
38 |
12 |
8.25 |
φ62 |
M4 |
φ4 |
104 20x42x12 |
| 60 |
φ85 |
φ32 |
φ30 |
6 |
22.8 |
φ20 |
40 |
14 |
7.5 |
φ75 |
M5 |
φ5 |
106 30x55x13 |
| 63 |
φ87 |
φ35 |
φ30 |
6 |
22.8 |
φ20 |
40 |
14 |
7 |
φ77 |
M5 |
φ5 |
106 30x55x13 |
| 80 |
φ115 |
φ46 |
φ40 |
8 |
33.3 |
φ30 |
50 |
18 |
10 |
φ100 |
M6 |
φ6 |
108 40x68x15 |
| 100 |
φ135 |
φ56 |
φ50 |
10 |
38.3 |
φ35 |
68 |
21 |
12 |
φ120 |
M8 |
φ8 |
110 50x80x16 |
| 120 |
φ170 |
φ68 |
φ60 |
12 |
43.3 |
φ40 |
78 |
26 |
12 |
φ150 |
M10 |
φ10 |
112 60x95x18 |
| 140 |
φ195 |
φ74 |
φ65 |
14 |
48.8 |
φ45 |
83 |
30 |
13 |
φ170 |
M12 |
φ10 |
113 65x100x18 |
| 160 |
φ220 |
φ80 |
φ70 |
14 |
53.8 |
φ50 |
87 |
35 |
14 |
φ195 |
M12 |
φ12 |
114 70x110x20 |
| 175 |
φ245 |
φ90 |
φ80 |
16 |
59.3 |
φ55 |
102 |
38 |
14 |
φ218 |
M14 |
φ14 |
116 80x125x22 |
| 200 |
φ270 |
φ100 |
φ90 |
18 |
69.4 |
φ65 |
106 |
41 |
16 |
φ240 |
M16 |
φ16 |
118 90x140x24 |
| 250 |
φ330 |
φ120 |
φ110 |
22 |
85.4 |
φ80 |
130 |
50 |
19 |
φ295 |
M20 |
φ20 |
122 110x170x28 |
| 备注：组件销孔为用户配做尺寸，如无特殊需求，请使用前自行加工；若需销孔加工到尺寸，须注明 |
|
